인도, 방글라데시, 파키스탄, 아프리카, 러시아 등지에 꾸준히 수출하고 있는 성냥기계는 내구성이 강하고 유지보수가 용이하여 지속적인 수출수요가 있습니다.

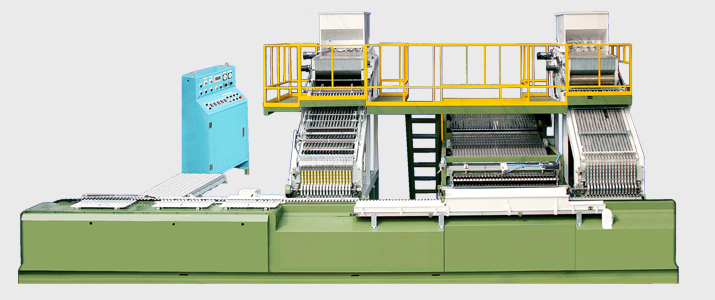

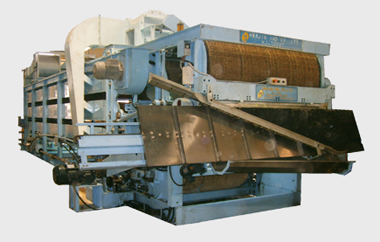

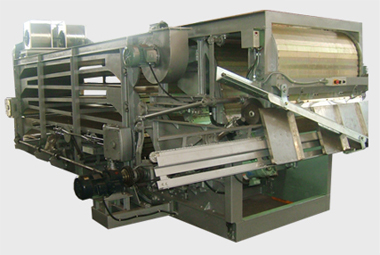

기생산된 직육면체 축목을 bar mat에 꽂아 축목헤드에 파라핀을 찍고 케미컬을 찍어 성냥으로 만드는 dipping 머신.
*공정 축목공급->예열->파라핀작업->케미컬디핑->건조->생산완제품
*사양 1.기계싸이즈 : 12,000(L) x 5,500(W) x 3,200(H) (mm) 2.메인 샤프트 스피드 : 100 ~ 120 RPM/분 3. 전기사양
(1) 메인 머신
a. Main Drive(15:1) 5.5kw
b. Dust removing fan 2.2kw
c. Paraffin Smoke Fan(Ventilation Fan)3.75kw
d. Regular Box Main Motor 2.2kw
e. Drying Fan 3.75kw
f. Tray Carrying 0.4kw
g. Chemical Plat(Conveyor belt) 0.75kw
h. Screw Pump for Chemical Transporting
[Compressor : 5HP (Installation by buyer)]
i. Paraffin Pump 0.4kw
j. Splint charging vibrating motor 0.75kw
(2) 히타
a. Paraffin Table(upper) Heater 3kw
b. Paraffin Tank (below) Heater 5kw x 2pcs
c. Pre-heater for splint 2.5kw x 6pcs
d. Chemical plate heater 1kw x 3pcs
e. Steam Boiler has to be arranged by buyer.
(3) 축목이송 (벙커파트)
a. Vibration Motor 0.37kw
b. Match Transporting Fan 1.5kw
(4) 컵쎌렉터(option)
a. 24 Cups Main Power 1.5kw
b. Match Transporting Fan 1.5kw
c. Short-Splint Selecting Motor 0.75kw 4. 생산량 : 2,000,000 ~ 2,600,000개 성냥/시간 5. 바 :
(1) 바 싸이즈 : 1,820 x 56 x 8T (2) 바 갯수 : 1,370개
(3) 바 구멍수 : 1 스트록 360개 x 4회 = 1,440 구멍
*사양 1.기계싸이즈 : 8,400(L) x 4,000(W) x 2,980(H) (mm) 2.메인샤프트 스피드 : 100 ~ 120 RPM/분 3.전기 요구량 (1) 메인 머신
a. Main Drive 5.5kw
b. Regular Box Dust Fan 2.2kw
c. Paraffin Smoke Fan 0.4kw
d. Regular Box Main Motor 2.2kw
e. Drying Fan 3.75kw f. Tray Carrying 0.4kw
g. Chemical Plate(Conveyor belt) 0.37kw
h. Air diaphragm Pump for Chemical Transporting
콤푸레셔 : 5마력 (바이어 설치)
i. Paraffin Pump 0.4kw
(2) 히타 a. Paraffin Table (upper) Heater 3kw
b. Paraffin Tank (below) Heater 5kw
C. Match Head Drying Heater 15kw (3) 축목 이송 (벙커파트)
a. Vibration Motor 0.4kw
b. Match Transporting Fan 1.5kw
(4) 컵쎌렉터(option) a. 24 Cups Main Power 1.5kw
b. Match Transporting Fan 1.5kw
c. Short-Splint Selecting Motor 0.75kw
4. 생산량 : 1,620,000 ~ 1,944,000개/시간
(1) 바싸이즈 : 1,397 x 56 x 8T
(2) 바갯수 : 970개 + 15개 (스페어)
(3) 구멍수 : 270개 x 4
* 사양 ※ 전체요구되는 전기소모량(1+2+3) :12kw 1. 자동 입갑 및 박스콤바인 머신 (8.3kw)
A. 기계싸이즈 : 9,310(W) x 5,168(H) x 3,090(L) (mm)
B. 생산량 : 23~28RPM x 17 boxes = 391 ~ 476 Match Boxes/min (HJ-COMBINE 34)
(생산량: 23~28RPM x 15 boxes = 345 ~ 420 Match Boxes/min (HJ-COMBINE 30))
C. 구성
1) 속갑 공급부
- Size : 3,200(L) x 1,500(W) x 3,850(H) (mm)
- Motor : 0.4kw x 1pc, 0.2kw x 2pcs - Weight : 800kgs
2) 성냥 공급 & 헤드 레벨링
- Size : 6,000(L) x 2,200(W) x 2,400(H) (mm)
- Motor : 0.75kw x 1pc, 1.5kw x 1pc, 0.2kw x 2pcs, Vibration motor 0.2kw x 1pc
- Weight : 2,200kgs
3) 겉갑 공급부
- Size : 3,200(L) x 1,500(W) x 3,850(H) (mm)
- Motor : 0.4kw x 1pc, 0.2kw x 2pcs - Weight : 800kgs
4) 완제품 방출부
- Size : 2,400(L) x 1,100(W) x 1,100(H) (mm) - Weight : 600kgs
5) 입갑부
- Size : 8,800(L) x 1,100(W) x 1,100(H) (mm)
- Motor : 3.75kw x 1pc, 0.1kw x 1pc - Weight : 2,000kgs 2. 속갑기(HJ-IB) (2.2KW)
- Size : 3,200(L) x 1,600(W) x 950(H) (mm)
- Motor : 2.2kw - Weight : 2,500kgs 3. 겉갑기(HJ-OB) (1.5KW)
- Size : 1,300(L) x 640(W) x 1,480(H) (mm)
- Motor : 1.5kw - Weight : 450kgs
Keyence Vision Camera
Install 6 PCs of KEYENCE Vision camera for displaying 17 outer boxes
(One row) in one front design on discharging table !!
- No need to spill out match sticks when opening
- One CAMERA detects 3 pcs of outer boxes in one shot
- Memory 29 kinds of outer box design
- Easy setting
- Semi-permanent & Troubleproof (except physical impact or high heat)

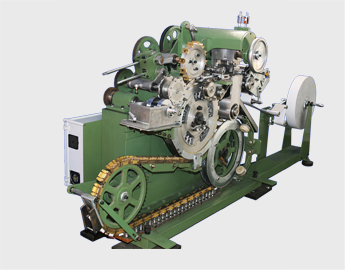

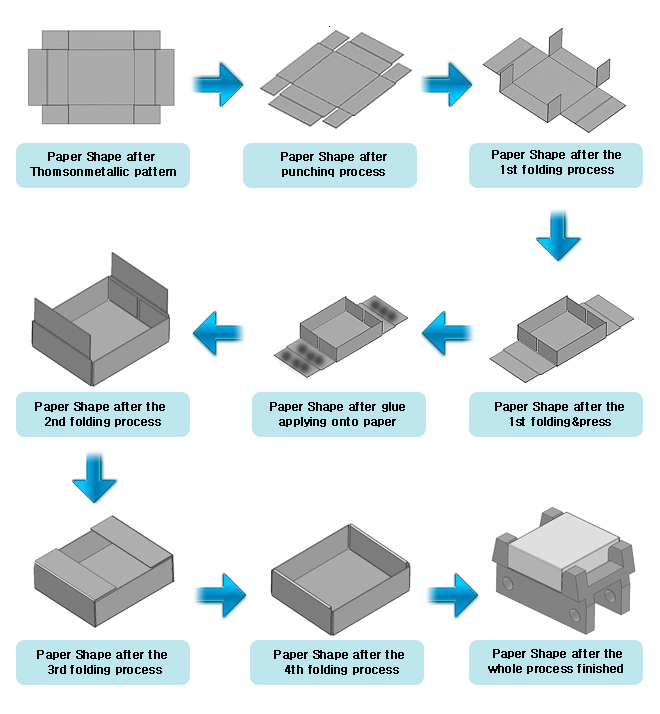

롤 형태의 감겨있는 종이보드롤로 카드보드 성냥 속갑을 고속으로 생산하는 기계로 카드보드지에 금을 긋고 규격에 맞는 금형으로 제작된 펀치로 성형 및 절단을 하는 공정을 거치며, 다음 속갑 접히는 면에 풀칠을 하여 성냥 속갑을 생산.
*사양 1. 기계싸이즈 : 3,179(L) x 934(W) x 1,511(H) (mm) 2. 모터 : 3마력 3. 접착방식 : 풀 4. 성형 방식 : 톰슨에 의한 펀칭방식 5. 건조 : 압착 자연건조 6. 생산량 : 800 ~ 1,000 분/개 7. 기계중량 : 1,200 kgs

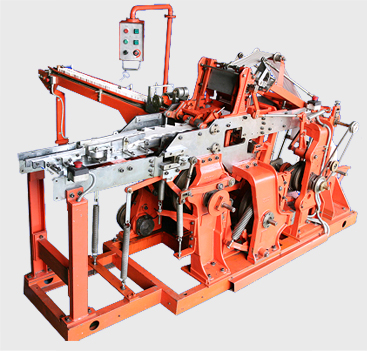

겉갑기계는 카드보드지를 사용하여 성냥의 겉갑 스킬렛을 생산하며 공정은 겉지 공급, 풀칠,
접기, 프레싱, 겉갑형상화와 건조 공정이다. 겉지스킬렛을
겉지공급통에서 한개씩 발톱형태부품으로 끌어 겉갑을
형상화하는 로드로 밀어주어 풀칠을 하면서 제품 생산을
하며, 풀칠후 겉지가 접히고 눌려져서 겉갑의 각이 직각인
직육면체의 형태로 제품화된다.
*사양 1. 기계싸이즈 : 1,923(L) x 667(W) x 1,407(H) (mm) 2. 생산량 : 48,000갑/ 시간 3. 접착 : 풀칠후 누름 4. 모타 : 2HP 5. 작업인원 : 2 명 6. 기계중량 : 450kgs

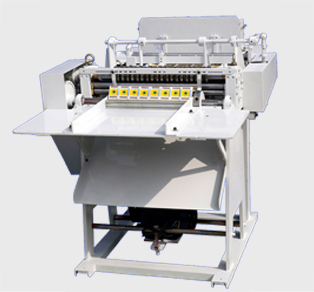

인쇄된 쉬트를 손으로 쉬트매거진에 놓고 한장씩 진공으로 흡입
공급 겉갑의 폭에 따라 싸이즈 조절이 가능하며 쉬트의 위와 아래에 크리싱 & 슬리팅 로라 칼의 수에 따라 금을 긋는다.
*사양 1. 기계싸이즈 : 3,600(L) x 1,500(W) x 1,700(H) (mm) 2. 생산량 : 16 쉬트/분
(1,000 x n 쉬트/시간) 3.카드보드 쉬트 싸이즈 : 최대 725 x 555 mm 최소725 x 370 mm
4. 모타 : 2.2kw 5. 작업인원 : 2명 6. 기계중량 : 650kgs

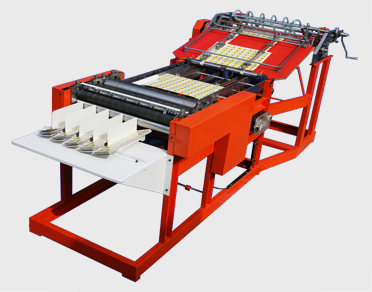

이 기계는 쉬트를 겉지폭으로 절단한 원단을 다시 겉갑 싸이즈를
절단하는 컷팅기.
*사양 1. 기계싸이즈 : 1,700(L) x 1,000(W) x 1,200(H) (mm) 2. 생산량 : 90 cut sheet x n/min 3. 절단된 쉬트 싸이즈 : 길이 : 370 x 555 mm 폭: 100 x 120 mm 4. 모타 : 1.5kw 5. 작업인원 : 1 명 6. 기계중량 : 350kgs

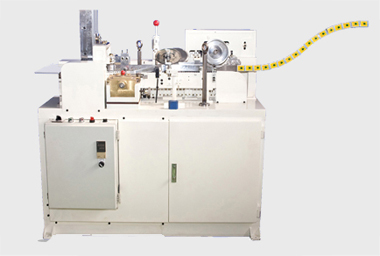

이 포장기는 성냥갑 10~12갑을 종이포장지로 분당 60~90팩/분
포장하는 포장기이다. 롤로 말려진 종이를 걸어 성냥을 묶음으로
포장하는 기계로 풀칠을 하여 포장을 완료.
*사양 1. 기계싸이즈 : 2,700(L) x 2,900(W) x 1,500(H) (mm) 2. 포장싸이즈 : 최소 56 x 45 x 38 (mm)
최대 104 x 155 x 60 (mm) 3.생산량 : 5,000 패키지/시간 4. 모타 : 1.5kw 5. 작업인원 : 2 명 6. 기계중량 : 1,700kgs
